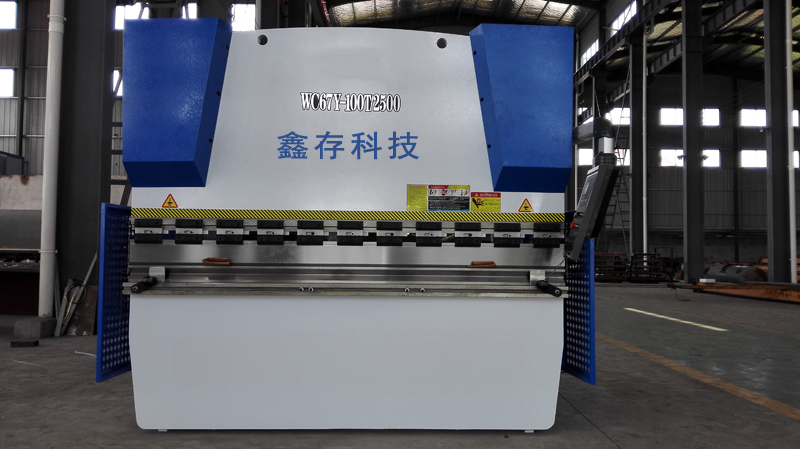

折彎機是一種能夠?qū)Ρ“暹M(jìn)行折彎的機器，其結構主要包括支架、工作臺和夾緊板，工作臺置于支架上，工作臺由底座和壓板構成，底座通過鉸鏈與夾緊板相連，底座由座殼、線圈和蓋板組成，線圈置于座殼的凹陷內，凹陷頂部覆有蓋板。使用時由導線對線圈通電，通電后對壓板產生引力，從而實現對壓板和底座之間薄板的夾持。由于采用了電磁力夾持，使得壓板可以做成多種工件要求，而且可對有側壁的工件進行加工，操作上也十分簡便。
折彎機的結構說明
1、滑塊部分：采用液壓傳動，滑塊部分由滑塊、油缸及機械擋塊微調結構組成。 左右油缸固定在機架上，通過液壓活塞（桿）帶動滑塊上下運動，機械擋塊由數控系統控制調節數值；
2、折彎機工作臺部分：由按鈕盒操縱，使電動機帶動擋料架前后移動，并由數控系統控制移動的距離，其zui小讀數為0.01毫米（前后位置均有行程開關限位）；
3、折彎機的同步系統：該機由扭軸、擺臂、關節軸承等組成的機械同步機構，結構簡單，性能穩定可靠，同步精度高。機械擋塊由電機調節，數控系統控制數值；
4、折彎機的擋料機構：擋料采用電機傳動，通過鏈操帶動兩絲桿同步移動，數控系統控制擋料尺寸。
折彎機的結構特點
1、采用全鋼焊結構，具有足夠的強度和剛性；
2、液壓上傳動，機床兩端的油缸安置于滑塊上，直接驅動滑動工作；
3、滑塊同步機構采用扭軸強迫同步；
4、采用機械檔塊結構，穩定可靠；
5、滑塊行程機動快速調，手動微調，計數器顯示；
6、斜楔式的撓度補償機構，以保證獲得較高的折彎精度。
折彎機的使用方法 按普通的液壓折彎機加工 Q235板料來做簡單介紹：
1、首先是接通電源，在控制面板上打開鑰匙開關，再按油泵啟動。
2、行程調節，折彎機使用必須要注意調節行程，在折彎前一定要試車。折彎機上模下行至zui底部時必須保證有一個板厚的間隙。否則會對模具和機器造成損壞。行程的調節也是有電動快速調整和手動微調。
3、折彎槽口選擇，一般要選擇板厚的8倍寬度的槽口。如折彎4mm的板料，需選擇32左右的槽口。
4、后擋料調整一般都有電動快速調整和手動微調，方法同剪板機。
5、踩下腳踏開關開始折彎，折彎機與剪板機不同，可以隨時松開，松開腳折彎機便停下，再踩繼續下行。
